Navodila
2.

Izračunaj manjkajoče podatke.

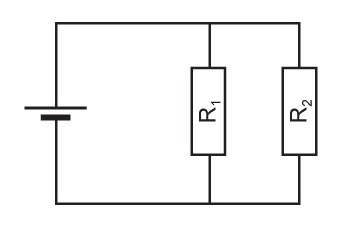

Oglej si sliko. $ $

Napetost na izvoru je $6\,\rm{V}$. Na posameznih upornikih je upor (od leve proti desni) $R_1 = 6\,\rm{\Omega}$ in $R_2 = 3\,\rm{\Omega}$.

Odgovor: Skupni upor znaša 2 $\rm{\Omega}$.

Odgovor: Tok skozi izvor znaša 3 $\rm{A}$.

Odgovor: Tok skozi levi porabnik (upor $R_1 = 6\,\rm{\Omega}$) je 1 $\rm{A}$.

Odgovor: Tok skozi desni porabnik (upor $R_2 = 3\,\rm{\Omega}$) je 2 $\rm{A}$.

3.

Izračunaj manjkajoče podatke.

Ponovno uporabi sliko iz prejšnje naloge. Napetost vira je enaka, upora pa sta neznana in jih je treba izračunati.

Upornika sta vodnika z naslednjimi lastnostmi, dolga sta $30\,\rm{cm}$ in imata presek $0,6\,\rm{mm^2}$. Prvi je iz snovi, katere specifični upor je $4 \cdot 10^{-6}$, drugi pa je iz snovi s specifičnim uporom $12 \cdot 10^{-6}$.

Odgovor: Upor prvega upornika znaša 2 $\rm{\Omega}$.

Odgovor: Upor drugega upornika znaša  6 $\rm{\Omega}$.

Odgovor: Skupni upor znaša 1,5 $\rm{\Omega}$.

Odgovor: Tok skozi vir je 4 $\rm{A}$.

Odgovor: Tok skozi prvi upornik je 1 $\rm{A}$.

Odgovor: Tok skozi drugi upornik je 3 $\rm{A}$.
